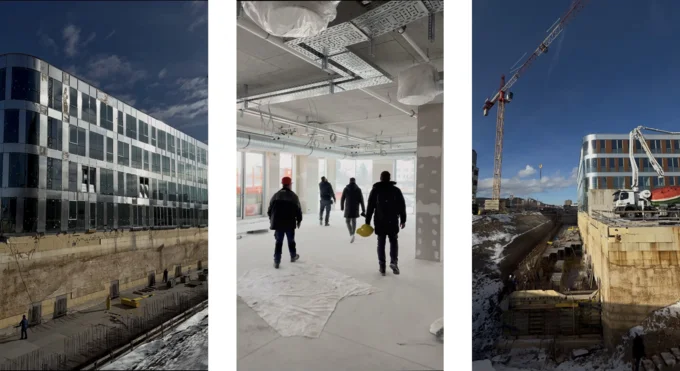

Tokrat imamo za vas prispevek v drugačni obliki - z vami želimo deliti nekaj utrinkov iz sodobnega poslovnega objekta WestLink CAMPUS, kjer so vgrajeni tudi materiali iz našega prodajnega programa. Objekt je zanimiv predvsem z vidika BIM projektiranja kar je za projektante in izvajalce pogosto eden pomembnejših izzivov pri sodobnih gradnjah.
Kakovostni in preverjeni materiali so prepričali projektantsko ekipo, investitorja in izvajalca, da na objektu uporabijo več različnih cevnih sistemov Viega, ki zagotavljajo zanesljivo, varno in dolgoročno delovanje inštalacij.
BIM projektiranje - večja preglednost, manjša možnost napak na gradbišču
Objekt je zasnovan v BIM modelu, ki omogoča izvedbo v skladu z najnovejšimi smernicami sodobnega načrtovanja, gradnje in vzdrževanja objekta.
Za projektante to pomeni bistveno boljši pregled nad celotnim projektom, za izvajalce pa manj nepredvidnih situacij na gradbišču.

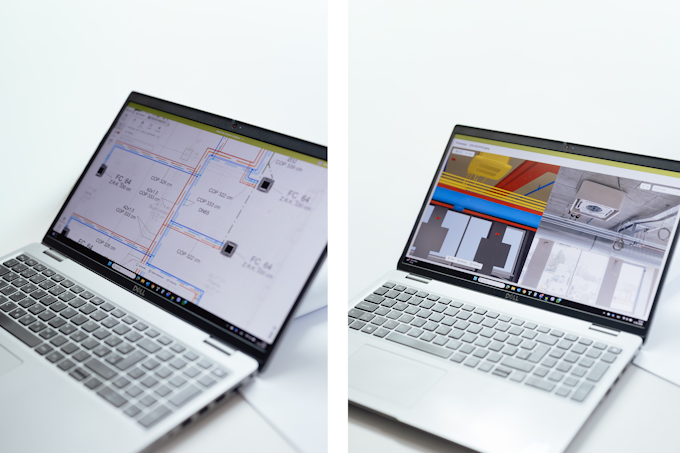

Levo: prikaz klasičnega 2D načrta, desno primerjava z BIM - računalniški model in prikaz dejansko izvedenega trenutnega stanja
Napredna BIM tehnologija omogoča, da se večina morebitnih neusklajenosti odkrije že v fazi projektiranja. Če se spremembe pojavijo kasneje, se lahko te uskladi neposredno v BIM modelu, pri čemer so vsi sodelujoči v posameznem sklopu projekta nemudoma seznanjeni.
Odstopanja ali spremembe med BIM modelom in dejanskim stanjem gradnje je mogoče spremljati na tedenski ravni, zahvaljujoč rednemu - sprotnemu evidentiranju stanja na gradbišču.
Za izvajalce postopek gradnje po BIM modelu pomeni manj improvizacije na gradbišču, manj prekinitev dela in na koncu - prihranek časa pri montaži.
Cevni sistemi
Na objektu so vgrajeni trije različni Viega cevni sistemi, ki so prilagojeni posameznim namenom uporabe:
-
- Prestabo - ogljikovo jeklo za zaprte inštalacije ogrevanja
- Temponox - nerjavno jeklo za zaprte inštalacije hlajenja
- Sanpress Inox - nerjavno jeklo za inštalacije pitne vode

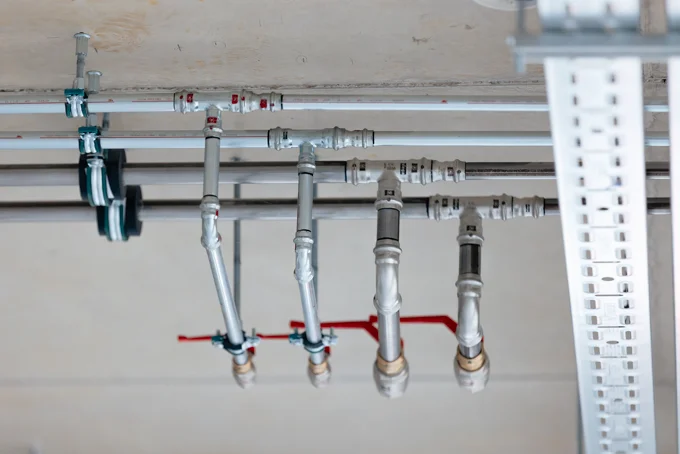

Priključki za priklop konvektorjev - Prestabo na ogrevanju, Temponox na hlajenju
Takšna kombinacija sistemov omogoča optimalno izbiro materiala glede na namen uporabe inštalacije, hkrati pa zagotavlja hitro, zanesljivo in varno montažo s tehnologijo hladnega stiskanja.

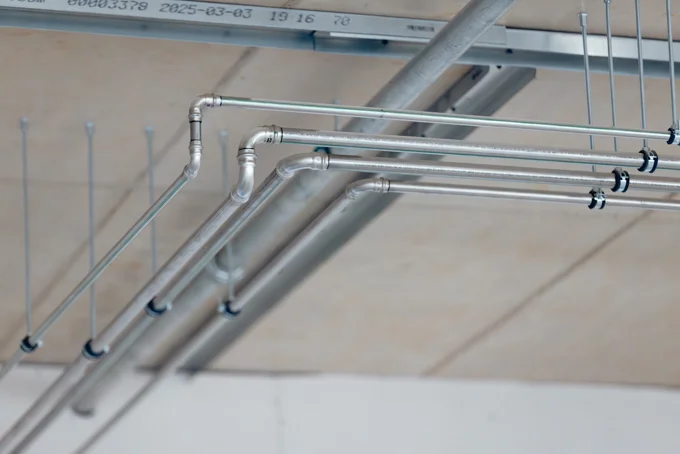

Razvod pitne vode - Sanpress Inox
Spajanje mešanih inštalacij
Na objektih se pogosto srečamo z različnimi materiali v inštalaciji (npr. hlajenju). Pravilno spajanje odsekov različnih materialov je pomembno za dolgoročno zanesljivo delovanje.
Na objektu WestLink CAMPUS je spajanje mešanih inštalacij izvedeno z uporabo navojnih prehodnih kosov s press priključki iz rdeče ali silicijeve litine.

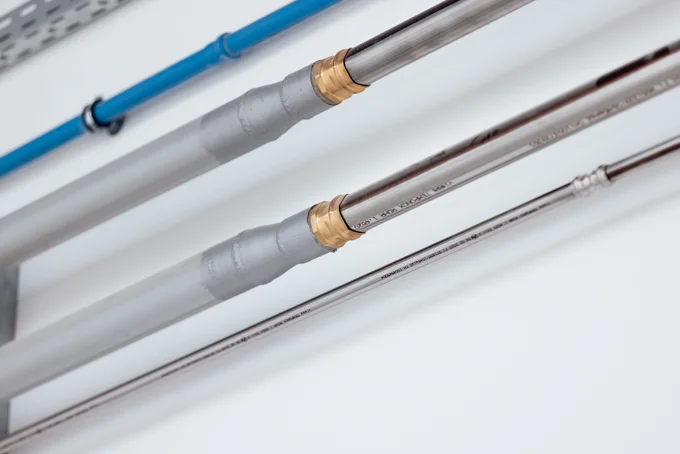

Primer: spoj črne debelostenske inštalacije na sistem Temponox z uporabo fitingov Sanpress iz silicijeve litine
Navojni prehodni kosi Sanpress iz rdeče ali silicijeve litine preprečujejo nastanek galvanskega člena, ki lahko povzroči korozijo različnih materialov v inštalaciji. S tem je pomembno zmanjšana možnost za pojav korozije.

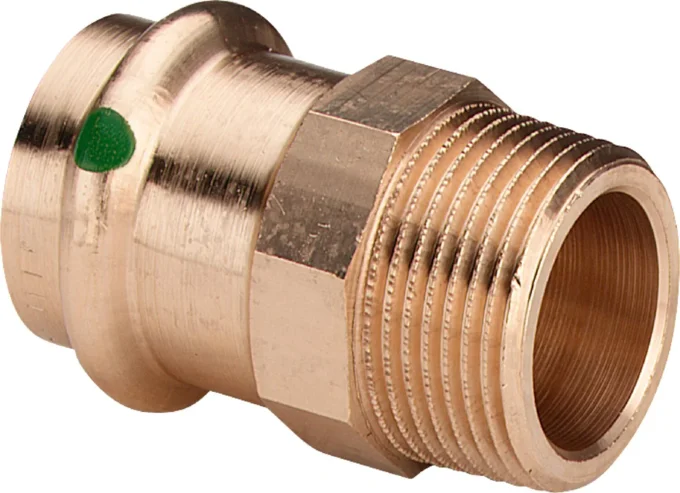

Prehodni kos Sanpress z zunanjim navojem
Navojni prehodni kosi Viega so na voljo v dimenzijskem območju:
-
- d12 - d54 oz. 3/8'' do 2'',
- XL dimenzije d76 - d108 oz. 2 1/2'' do 4''
S tem je omogočeno enostavno spajanje različnih odsekov inštalacij tudi pri večjih dimenzijah cevi.
Spremljajte nadaljevanje del iz gradbišča
V prihodnjih mesecih se vam bomo ponovno javili z gradbišča WestLink CAMPUS in predstavili še kakšne zanimivosti iz projekta ter rešitve, ki so bile uporabljene pri izvedbi inštalacij.
Ob tej priložnosti se zahvaljujemo projektantski ekipi Protim Ržišnik Perc, izvajalcu Novomont, ter investitorju za izkazano zaupanje na tem objektu.
Veselimo se prihodnjih izzivov in uspešnih projektov.
